隨著USB-C的廣泛應用，越來越多的筆記本電腦的電源口輸入采用了Type-C接口。一方面Type-C可以滿足日益增大的電源和數據功能需求，另一方面也方便不同便攜電源進行適配。針對筆記本USB PD快充應用的Buck-Boost的充電IC也應運而生。

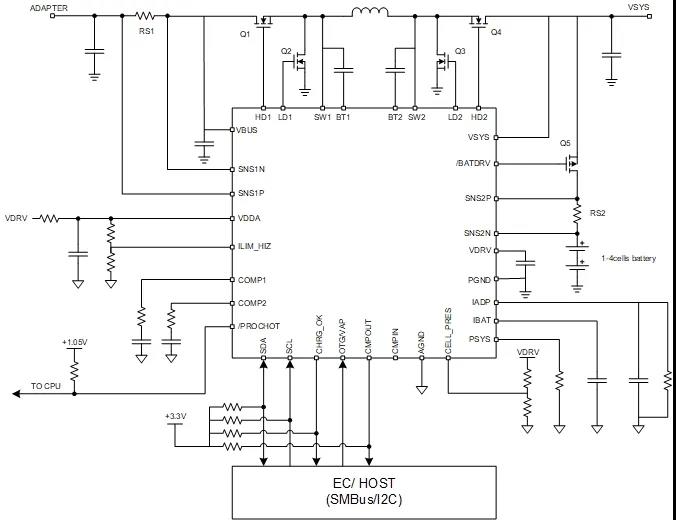

圖1. SC8885/SC8886典型應用圖

傳統的charger IC由于系統直接通過電池取電，導致系統供電非常受限。傳統charger系統供電存在以下缺點：

圖2. Traditional charger示意圖

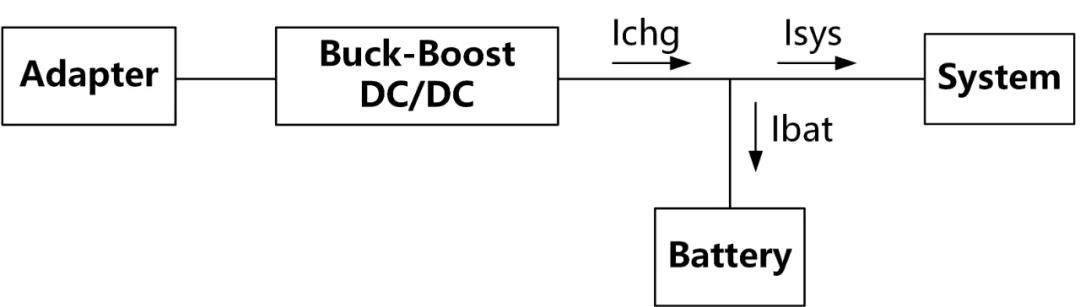

圖3. NVDC charger示意圖

SC8885/SC8886集成的NVDC路徑管理功能，通過新增的BATFET，實現了將系統供電和電池充電分開管理，具備以下優點，更適配于筆記本充電應用：

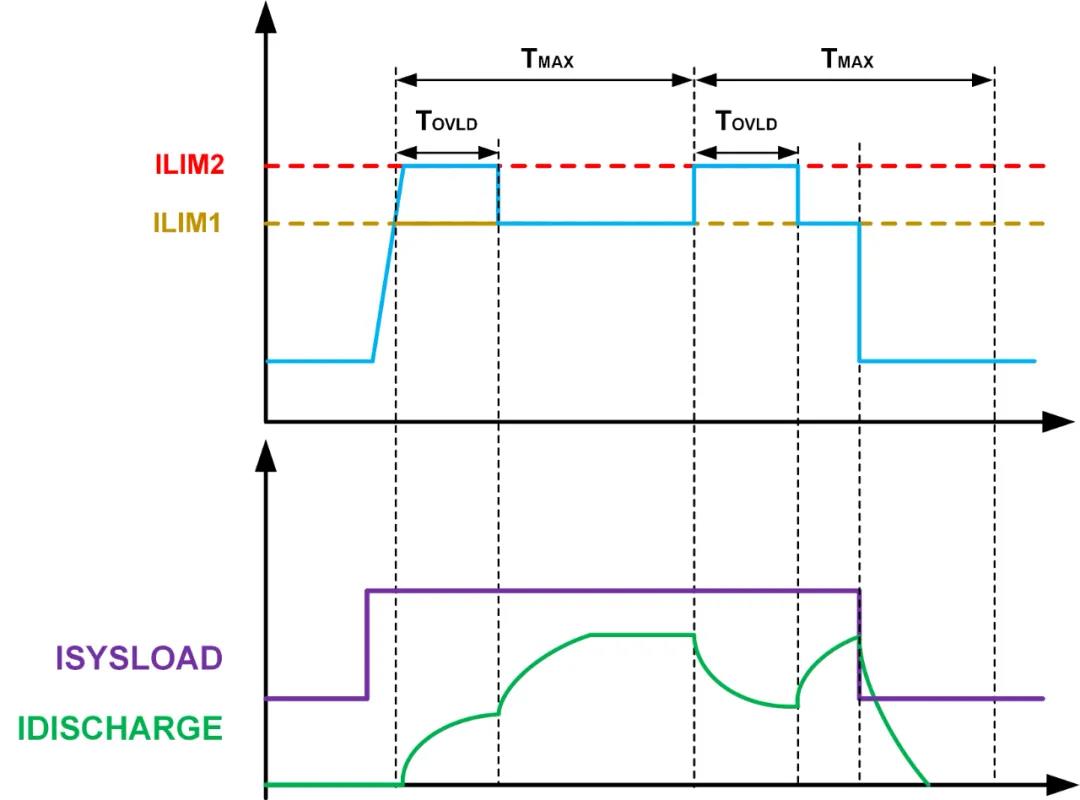

圖4. 兩級峰值限流示意圖

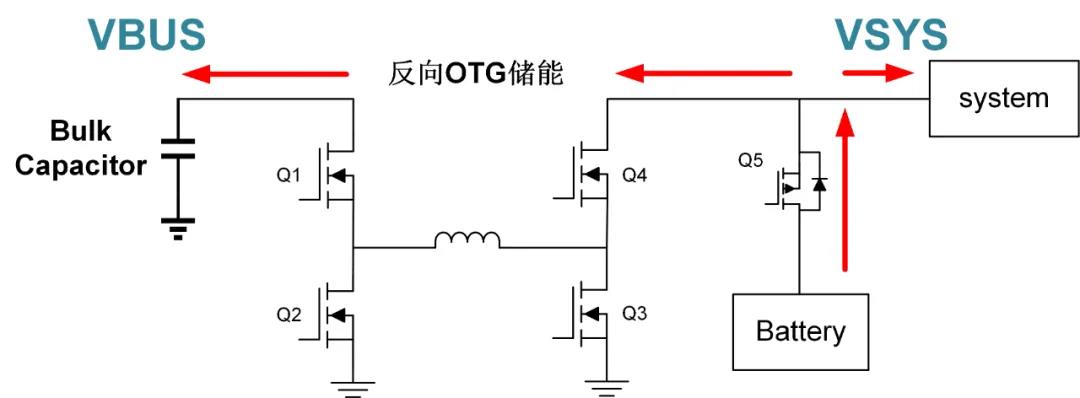

                                                                                   圖5. 開啟VAP功能后，電池反向給輸入電容儲能

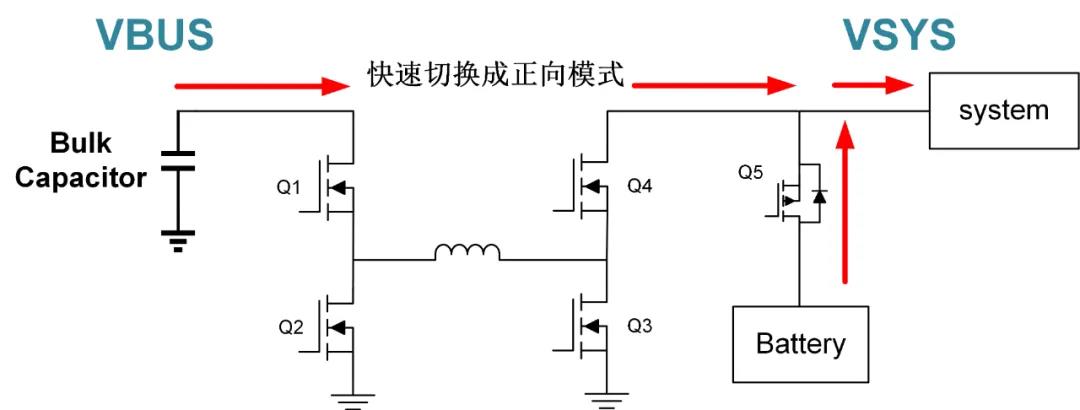

圖6. Vsys跌落，開啟正向模式給系統供電

為獲得更為高效的轉換效率，SC8885/SC8886還提供了Q1和Q4接近100%占空比直通模式，從而Buck-Boost轉換器路徑上只存在功率MOSFET和電感DCR產生的路徑損耗，實現超高效率帶載。

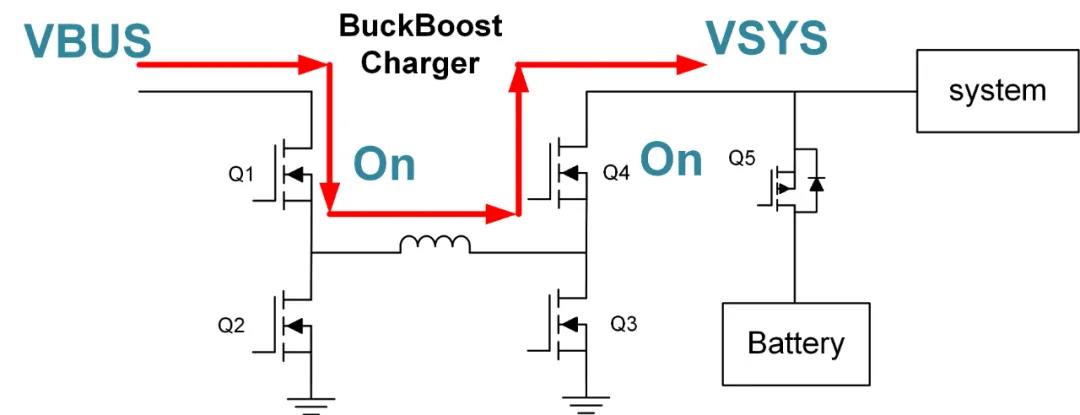

圖7. 直通模式示意圖

圖8. 充電效率曲線

圖9. 8A充電電流下溫升測試

a )   寬范圍Buck-Boost無縫切換，適配PD應用

SC8885/SC8886輸入工作電壓為3.5V~24V，輸出可支持1-4節電池應用，無論適配器低于，等于還是高于電池電壓，只需要單顆IC即可保證全輸入范圍下的系統帶載和快速充電，完美兼容當前USB-C協議和USB PD協議標準的適配器，應用范圍廣泛。

b )   高精度助力充電更安全可靠

SC8885/SC8886支持大范圍、高分辨率高精度可調充電電流和充電電壓設置。其中充電電流可高達到8A以上，支持最小調整步徑64mA，滿足±32mA精度，助力大功率筆記本快充應用設計；充電電壓范圍可以支持1-4節電池全范圍應用，電壓最小調整步徑達到8mV/step, 滿足±0.5%@0~+85°C的精度，，適用于不同電池平臺。除此之外，輸入限流支持硬件配置和軟件配置的雙重設計，增強系統可靠性。

c )   集成符合Intel規范要求的相關功能

SC8885/SC8886內部集成了實時且快速響應的PSYS/IADPT/IBAT pin，用于監控系統功率，適配器電流和電池電流；同時集成了符合Intel規范的/PROCHOT pin，實現快速CPU中斷提醒。

d )   豐富的系統應用功能，輕松實現系統設計
